工程说明:本工程为东莞汇景塑胶的厂房装修工程,主要包含机电安装工程、净化车间工程及其相应的配套工程,项目面积为1160平方米,整个工程由宏伟建设张工设计完成。
设计说明:1.本项目1F、3F厂房装修设计水帘环保空调通风系统。依照车间内的面积层高和空气的循环风量、换气次数,1F、3F车间设计分别选用30000风量负压风机八台。
2.车间照度,灯具使用防爆灯和深罩灯两种形式,照度根据甲方要求平均每五十平米一格设计两盏45W灯具。

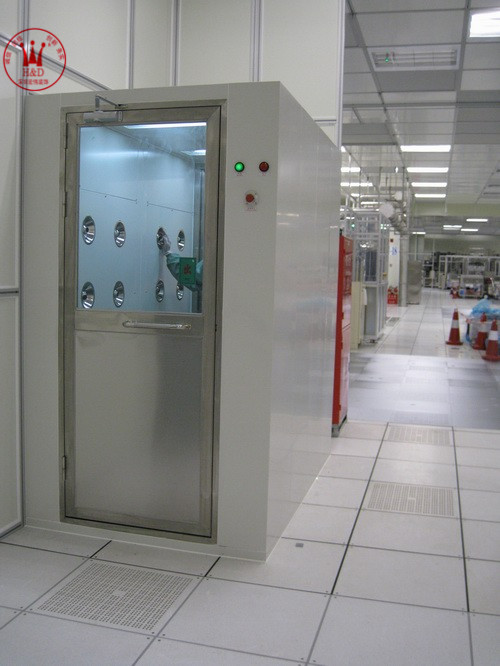

3.1F2F无尘车间设计十万级车间。1F面积430平米,设计循环风量30000立方,设计循环次数12次,选用三台6000风量和三台4000风量初中效风柜。2F面积345平米,设计循环风量15000立方,设计循环次数10次,选用三台5000风量初中效风柜。空调采用工位送风按照人员位置吹送冷气。
4. 冷却水采用方塔200T ,195立方每小时流量。水泵一用一备,两端使用蝶阀门控制。
5.冷冻水使用80HP水冷螺杆机,125T方形水塔,设计3立方水箱循环水。水泵一用一备,两端使用蝶阀门控制。
6.冷却水塔和冷冻水塔联通,以备其中一台损坏,紧急备用。
